| Cuota De Producción: | 1 sistema |
| Precio: | negotiable |
| Standard Packaging: | Según los requisitos de cliente |
| Período De Entrega: | 30-120 días |
| Método De Pago: | T/T, L/C |

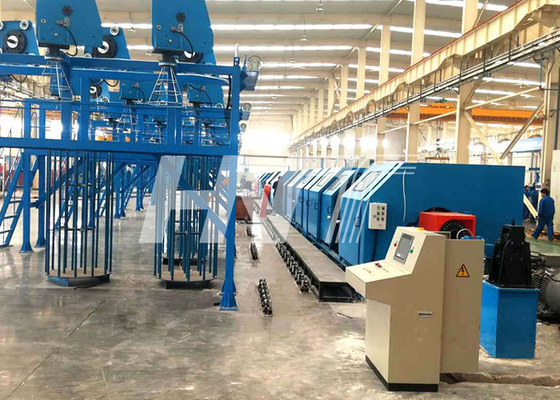

Máquina que trenza concéntrica TXJ1100
Uso:
Utilizado principalmente para el filamento de aluminio circular de cobre, de aluminio de la encalladura y del dibujo o de la presión trenzada conductor en abanico y de la base de acero del conductor, filamento de la aleación de aluminio.
Parámetro técnico principal:
1. La máquina se diseña para la encalladura de la ninguno-detrás-torsión y el presionar de la circular y del sector formó de cobre, el aluminio y los conductores de ACSR.
2. Máquina con la buena rigidez de la estructura del marco, contribuyendo a la alta velocidad corriente, cargamento rápido y conveniente, ningún carrete del volumen de ventas y etc.;
3. Un alambre por la bobina, más control de tensión simple y estable, y la línea máxima velocidad de funcionamiento alcanza 3 veces que de la línea que trenza rígida del marco;
4. La máquina con la función de detección automática de la alambre-rotura parará inmediatamente cuando hay roturas del alambre;
5. El control del PLC se adopta, proporcionando la operación estable, el funcionamiento confiable y el alto nivel de automatización.
6. Sobrecarga de la protección de la compensación;
7. protección de la presión del Bajo-aire;
8. Alambre-fractura de la parada.
Dispositivo doble del cabrestante
Diámetro de rueda de la tracción F2500mm
Max. Traction Speed 120m/min
Max. Traction 12T
Motor 110kW (motor variable de la tracción de la frecuencia de la CA)
Las ruedas dobles, impulsión doble, surco en forma de "U", dos ruedas están instaladas en una manera inclinada de facilitar viaje del cable y asegurar la superficie del cable no es ningún conflicto
Con un dispositivo de presión neumático del alambre, asegúrese que el cable no es flojo al parar, echada trenzada es estable.
La tracción es conducida por el motor variable de la frecuencia de la CA por separado, control de la conversión de frecuencia del inversor.
Parámetro técnico
| Diámetro del uso del solo alambre de cobre | Φ1.7~Φ4.5mm |
| Diámetro del uso del solo alambre de Alumium | Φ1.8~Φ5.0mm |
| Diámetro del uso de la sola aleación de Alumium | Φ1.7~Φ4.5mm |
| Diámetro máximo del alambre trenzado. | Φ45mm |
| Longitud de endecha | 40~350m m (el paso-menos ajusta) |
| Máximo gire la velocidad | 500rpm |
| Línea velocidad máxima | 120m/min |
| Velocidad que rebobina máxima | 150~200m/min |
| Tamaño de la bobina de la jaula | 1100×500×200m m |
| Rentabilidad el rebobinar | Φ600×Φ1060×H1730mm |
| La jaula gira el motor | CA |
Disposición de la máquina que trenza concentic:
|
|
