Máquina que trenza rígida
Máquina que trenza rígida

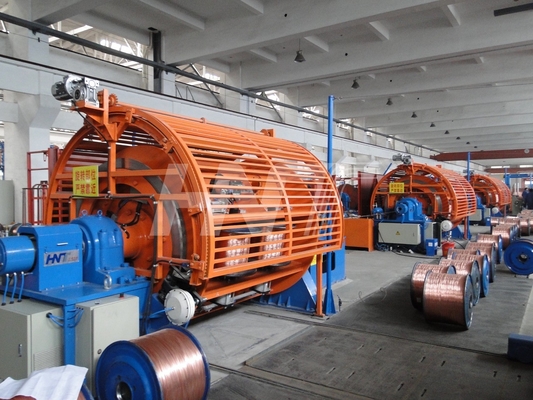

Máquina de encalladura rígida de marco KJ630
Solicitud
Este equipo es adecuado para la producción de alambre trenzado de aluminio de sección transversal grande, núcleo de acero de longitud larga y sistema de alambre de aleación de aluminio sin torsión trasera.También se puede utilizar para trenzar sin torcer y compactar núcleos de alambres sectoriales de cobre, redondos y aluminio, y para trenzar y compactar pretorcidos de conductores divididos.
Este equipo tiene buena rigidez de la estructura torcida del marco, alta velocidad de operación, carga y descarga rápida y conveniente.La tracción es un dispositivo de tracción doblemente activo y de doble soporte, con alta resistencia y gran fuerza de tracción;la rueda de corte de alambre divide los alambres de forma natural para evitar rayones durante el proceso de torsión.La parada de rotura de alambre se controla directamente en cada carrete de pago.Cuando la línea se desconecta, el host se detendrá automáticamente de inmediato.Control PLC, funcionamiento estable, rendimiento fiable, alto grado de automatización.
El sistema de control de conversión para garantizar la carga con éxito al mismo tiempo:
El carro está controlado por el convertidor, la operación es lento-faset-lento, lo que significa que el carro comienza lentamente, se mueve con calidad y se acerca a la jaula lentamente.Puede hacer que el carro funcione estable, confiable y preciso.Posicionamiento mecánico y eléctrico.
Sistema de control eléctrico:
El sistema de control sincrónico para la cableadora motorizada separada es diferente de otros sistemas de cableado similares de otros fabricantes.Es fácil de operar configurando todos los parámetros en la pantalla táctil.Todos los parámetros del proceso se pueden recordar.Un exclusivo sistema profesional y de recopilación de datos garantiza que el funcionamiento de la máquina sea estable y fiable.La precisión de la longitud del tendido es inferior al 3 % en parada de emergencia e inferior al 1 % en parada normal de la línea (control de comunicación Profibus).
Datos técnicos principales
| No. de Tambores en jaula | 6,12,18,24,30,36 |
| diá.de un solo hilo | Cobre 1,5-4,5 mm |
| Aluminio 1.8-5.0mm | |
| Aleación de aluminio 1.5-4.5mm | |
| Velocidad de giro de la jaula |
6 bobinas 200 rpm 12 bobinas 180 rpm |
|
18 bobinas 160 rpm 24 bobinas 140 rpm |
|
| 30 bobinas 120 r/min | |
| Longitud de tendido |
6 bobinas 37-500 mm 12 bobinas 44-590 mm |
| 18 bobinas 52-694 mm | |
| 24 bobinas 61-819 mm | |
| 30 bobinas 72-1100 mm | |
| Linea de velocidad | 6,9~53m/min |
| Tamaños de bobina en jaula | PND 630 |
| Altura del centro | 1100 mm |
| Unidad de cabrestante | φ2000(2500) Cabrestante de tracción doble |
