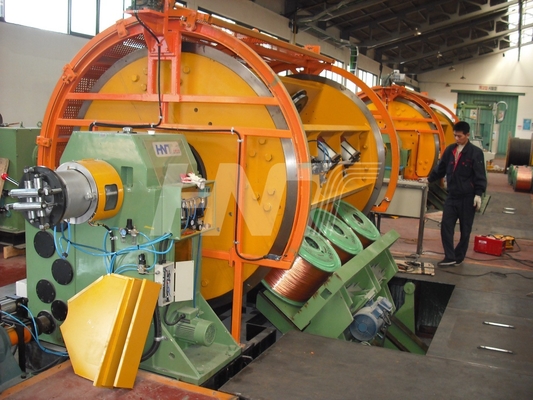

Máquina que trenza rígida del marco
Máquina de enroscamiento de marcos
Máquina que trenza rígida del marco
Uso
La máquina se diseña específicamente para fabricar de cobre y los conductores de aluminio con la condensación y prespiralling de la forma del sector (opcional) así como ACSR en la superficie de alta velocidad y excelente del conductor para los cables de H.V. produjeron en la vulcanización continua.
Equipado de un sistema de control constante de la tensión y del sistema de frenos inteligente:
Siguiendo (supersónico) la longitud del alambre envuelta en la bobina, que sigue habiendo la longitud del alambre en la bobina será detectada y transmitida al PLC. El PLC controlará el aire en-que toma por una válvula proporcional y hará la tensión del constante del alambre que sigue la longitud de permanecer del alambre. Dos grupos controlan la tensión de los discos del freno para pagar apagado asegurarse que la presión sobre discos es igual. El sistema de frenos neumático es controlado por un sistema de frenos inteligente. Cuando las paradas de una emergencia la máquina, la señal de la velocidad de cada jaula serán transmitidas al PLC por el sensor. El PLC hará cálculos automáticamente y proporcionará diversas fuerzas del freno a cada jaula por la válvula proporcional por consiguiente. Entonces las diversas jaulas pararán el sincronizar.
Datos técnicos principales
| No. de tambores en jaula | 6,12,18,24,30,36 |
| Diámetro del solo alambre | Cobre 1.5-4.5m m |
| 1.8-5.0m m de aluminio | |
| Aleación de aluminio 1.5-4.5m m | |
| Velocidad giratoria de la jaula |
6-bobbin 200 r/min 12-bobbin 180 r/min |
|
18 bobina 160 r/min 24 bobinas 140 r/min |
|
| 30 bobina 120 r/min | |
| Longitud de endecha |
bobina 6 37-500 milímetros bobina 12 44-590 milímetros |
| bobina 18 52-694 milímetros | |
| 24bobbin 61-819 milímetros | |
| bobina 30 72-1100 milímetros | |
| Línea velocidad | 6.9~53m/min |
| Tamaños de la bobina en jaula | PND 630 |
| Altura del centro | 1100m m |
| Unidad del cabrestante | cabrestante de tracción dual del φ 2000(2500) |
