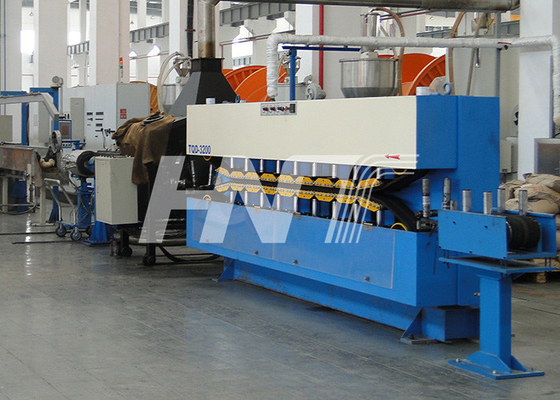

Recorrido de Caterpillar de la máquina para la línea de la protuberancia del cable de transmisión

Tipo de la correa del cabrestante de Caterpillar

Descripción:

Las series de TQD se diseñan para los alambres y los cables de tracción y de transferencia en las líneas de montaje de la fabricación del alambre y del cable. Esta serie de máquinas se ata normalmente a las líneas tales como líneas de la protuberancia, líneas armoring, líneas el rebobinar y etc. Las series de TQD utilizan el sistema de control neumático de la tensión, que proporciona bastante fuerza de tracción en el cable o el alambre mientras que no deja la ninguna abolladura o el otro daño al aislamiento o a la envoltura.

1. Es afectado por neumático y tense la correa automáticamente. La transmisión está al lado del motor y de la caja de cambios. La máquina tiene de poco ruido, de alto rendimiento. Controles síncronos la velocidad de la tracción y la velocidad de extrudado, de la cual nivele y credibilidad. Se importa el regulador. Hay ruedas más ociosas llanas y verticales al borde de la salida y de la entrada. La liquidación se puede ajustar acordando el diámetro de alambre.
2. Línea velocidad: 3-80m/min
3. Diámetro de alambre conveniente: 30-150m m
4. Tracción máxima: 3200kg.f
5. Altura de centro: 1000m m
6. Entre en contacto con la longitud de la correa: 2900m m
7. Cantidad de cilindro: 10 pares
8. Poder del motor: Motor de CA 18.5kw

Rodillo de guía de cable

Conveniente para el ajuste amistoso horizontalmente y verticalmente con los rodillos convenientes hasta todos los tamaños de corazones y de cables. El soporte del rodillo de guía será compuesto de dos no.: rodillos horizontales y verticales (rodillos plateados cromo duro). El ajuste de cada uno sistema de los rodillos (horizontal y vertical) será ajustado con una manija.

Parámetro técnico:
