Recorrido del cabrestante de Caterpillar que quita de la máquina

Tipo de la correa del cabrestante de Caterpillar

Descripción:

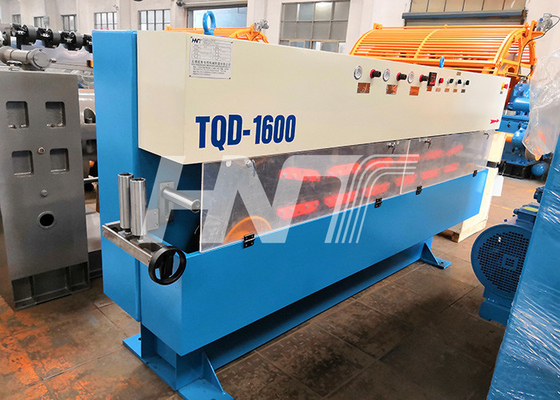

Las series de TQD se diseñan para los alambres y los cables de tracción y de transferencia en las líneas de montaje de la fabricación del alambre y del cable. Esta serie de máquinas se ata normalmente a las líneas tales como líneas de la protuberancia, líneas armoring, líneas el rebobinar y etc. Las series de TQD utilizan el sistema de control neumático de la tensión, que proporciona bastante fuerza de tracción en el cable o el alambre mientras que no deja la ninguna abolladura o el otro daño al aislamiento o a la envoltura.

1. La fuerza 1600kg de la tracción, la compresión neumática y el tensir automático de la correa de la tracción, transmisión es observada por el motor y el reductor, el equipo tiene poder de poco ruido, de alto rendimiento, y la velocidad de la tracción se controla síncrono con la velocidad del extrusor, que es estable y confiable. La correa de la tracción es dos correas inconsútiles, y hay capas fuertes del refuerzo de la malla dentro de la correa eslabonada; Poder 7.5KW del motor. Hay rodillos de guía horizontales y verticales en los extremos de entrada y de la salida, y el hueco se puede ajustar según el diámetro del cable. Equipado del instrumento de la exhibición para la velocidad linear instantánea y la longitud acumulada.
2. El diámetro externo máximo del cable es: 100m m
3. Fuerza máxima de la tracción: 1600kg
4. Fijación de longitud con abrazadera: 1900m m
5. El número de pares del cilindro de la compresión es: 6 pares
6. Poder del motor: Motor servo 11KW
7. Impulsión de DC: Gobernador servo de Siemens S110
8. Con el ³ 0.2-0.6MPa del tanque 40dm del aire comprimido

Parámetro técnico:
